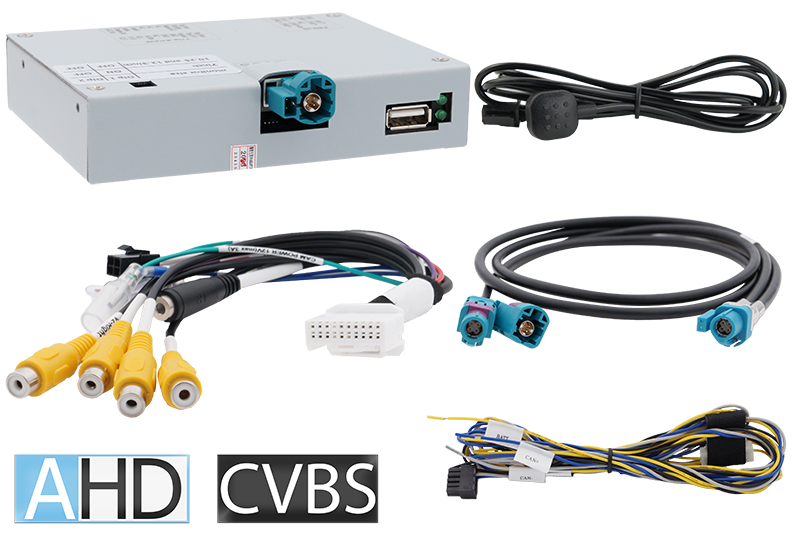

Video-Einspeiser AHD/FBAS passend für PSA NAC/RCC/IVI

Video-Einspeiser AHD/FBAS passend für PSA NAC/RCC/IVI

Artikel-Nr.: HDA-NAC12
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und 2 weitere Video-Eingänge. FBAS und AHD-fähig. Passend für Citroen, DS, Fiat, Opel, Peugeot und Toyota mit NAC/RCC/IVI mit 7, 8, 9, 10.25 oder 12.3 Zoll Monitor. HDA-NAC12 ist Nachfolger von RL4-NAC12 und RL4-NAC12-A.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Alle Video-Eingänge sind FBAS und AHD kompatibel.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS/AHD-Eingang für Rückfahrkamera
1 FBAS/AHD-Eingang für Frontkamera
2 FBAS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Einstellbare Hilfslinien (starr oder beweglich) für Rückfahrkamera aktivierbar (bewegliche Hilfslinien nicht für alle Fahrzeuge verfügbar)
PDC-Grafik aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

Kompatibilität

Hersteller	Modell	Navigation
Citroen/DS	Berlingo3 (K9) ab 09/2018 bis 03/2024, C3 3.G ab 01/2017 bis 04/2024, C3 Aircross ab 11/2017, C4 (N) ab ca.2017 bis 05/2018, C4 Cactus II ab 01/2018 bis 09/2020, C4 Picasso ab Modelljahr 2017, C4 X ab 10/2022, Grand (C4) SpaceTourer ab 06/2018, C5 Aircross ab 12/2018, Dispatch ab 2016, Jumpy III ab 2016	NAC oder RCC mit 7 Zoll oder 8 Zoll Touch Monitor. Continental oder Bosch Head-Unit Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig!
Citroen/DS	Berlingo4 ab 03/2024, C3 4.G ab 04/2024, C3 Aircross 2.G ab 06/2021 bis 05/2024, C3 Aircross 3.G ab 09/2023, C4 ab 11/2020, C4 X ab 10/2022, C5 Aircross ab 10/2022, C5 X ab 02/2022, DS3 Crossback ab 12/2018, DS4 ab 11/2021, DS7 Crossback ab 03/2017 bis 2022, DS9 ab 11/2020 bis 2022, SpaceTourer Face-Lift ab 2024	IVI Mid, IVI High, NAC Low, NAC High oder DS Connect Radio/Nav von Bosch, Continental oder Harmann mit 9 Zoll, 10.25 Zoll oder 12.3 Zoll Touch Monitor und separater Silver-Box Head-Unit NICHT kompatibel mit PSA AIO Radio/Nav von Bosch mit 10.25 Zoll all-in-one Head-Unit! Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig!
Fiat	Doblo3 (K9) ab 06/2022, Scudo3 ab 2021, Ulysse3 ab 03/2022	RCC (Bosch) mit 7 Zoll Monitor
Fiat	Doblo3 Facelift ab Modelljahr 2024, Scudo3 Facelift ab Modelljahr 2024,	IVI Mid, IVI High, NAC Low, NAC High or RCC von Bosch, Continental oder Harmann mit 10.25 Zoll oder 12.3 Zoll Touch Monitor und separater Silver-Box Head-Unit NICHT kompatibel mit PSA AIO Radio/Nav von Bosch mit 10.25 Zoll all-in-one Head-Unit! Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig!
Opel	Combo E ab 11/2018 bis 11/2023, Corsa F ab 07/2019, Crossland X ab Modelljahr 2017, Grandland X ab Modelljahr 2017, Mokka B ab 09/2020, Vivaro C ab 03/2019, Zafira Life ab 03/2019	Navi 5.0 IntelliLink 8 Zoll (NAC low Continental), Multimedia Radio 7 Zoll (RCC Bosch), Multimedia Navi Pro 7 Zoll und Multimedia 8 Zoll
Opel	Combo E ab 11/2023, Corsa F ab 07/2019, Grandland ab 06/2021, Mokka B ab 09/2020, Vivaro C ab 09/2023	Connect Nav Pack, Infotainmentsystem High, Multimedia Navi Pro - IVI, NAC, RCC - mit 10.25 Zoll ultrawide Touch Monitor und separater Silver-Box Head-Unit NICHT kompatibel mit PSA AIO Radio/Nav von Bosch mit 10.25 Zoll all-in-one Head-Unit! Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig!
Peugeot	208 ab 02/2017 bis 03/2019, 208 II ab 06/2019, 2008 ab 02/2017 bis 06/2019, 2008 II ab 11/2019 bis ca.04/2023 (NAC), 308 II ab 07/2017 bis 06/2021, 3008 II ab 10/2016 bis 03/2024, 508 ab 02/2017 bis 08/2018, 508 II ab 10/2018, 5008 II ab 02/2017, Expert III ab 03/2016, Partner III ab 03/2016, Rifter ab 09/2018 bis 03/2024, Traveller ab 09/2016 bis 04/2024	NAC oder RCC mit 7 Zoll oder 8 Zoll Touch Monitor. Continental oder Bosch Head-Unit Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig!
Peugeot	208 II ab 06/2019, 2008 II ab 11/2019 bis ca.04/2023 (NAC), 2008 II ab ca.05/2023 (IVI), 308 III ab 09/2021, 3008 II ab 05/2021 bis 03/2024, 3008 III ab 04/2024, 408 III ab 11/2022, 508 II ab 10/2018, 5008 II ab 10/2020, Rifter ab 03/2024, Traveller ab 04/2024	IVI Mid, IVI High, NAC Low, NAC High oder DS Connect Radio/Nav von Bosch, Continental oder Harmann mit 9 Zoll, 10.25 Zoll oder 12.3 Zoll Touch Monitor und separater Silver-Box Head-Unit NICHT kompatibel mit PSA AIO Radio/Nav von Bosch mit 10.25 Zoll all-in-one Head-Unit! Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig!
Toyota	ProAce II ab 09/2016, ProAce City ab 04/2020, ProAce Verso ab 09/2016	RCC (Bosch) mit 7 Zoll Monitor

Einschränkungen

CAN-Bus Kompatibilität	Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
Nur Video	Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, muss ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden. (z. B. FM-Modulator)
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich.
Hilfslinien und PDC	Bei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface oder bei analogem Anschluss können die Funktionen bewegliche Hilfslinien für Rückfahrkamera und optische PDC-Anzeige nicht genutzt werden.
NAC High-Version	Sollte die Doppel HSD-Buchse des Fahrzeugkabelbaums nicht in zwei einzelne HSD-Buchen trennbar sein, wird das optional erhältliche Kabel CAB-HSD-MF026 zusätzlich benötigt.

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom und CAN-Bus: Offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse
Trigger-Leitungen (4x): Offene Kabelenden

Technische Daten

Betriebsspannung	12V DC (9~16V)
Ruhestrom	ca. 3.4mA
Stromaufnahme	250mA
Video Eingang	0.7~1V
Video Eingangs-Signalarten	FBAS/AHD
Signalnormen FBAS/AHD	NTSC/PAL
Temperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	115 x 25 x 109mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
