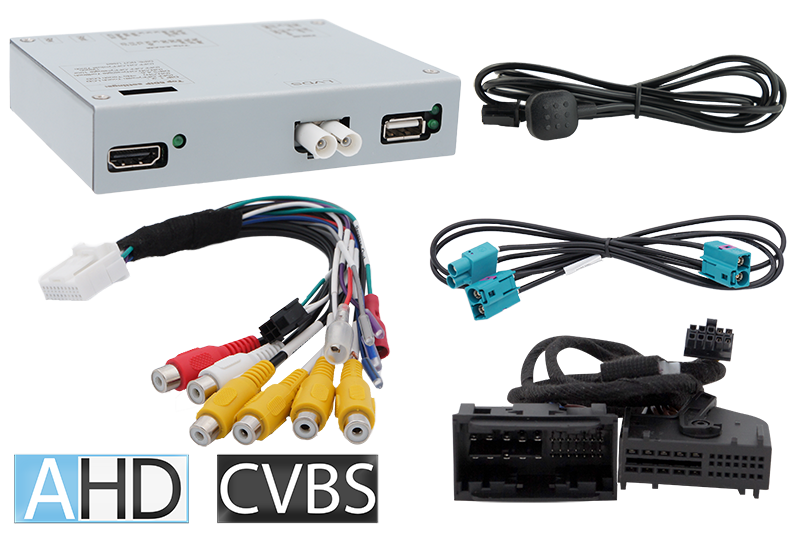

Video-Einspeiser AHD/FBAS/HDMI passend Actros5/Arocs MC 31P

Video-Einspeiser AHD/FBAS/HDMI passend Actros5/Arocs MC 31P

Artikel-Nr.: HDV-MBMC
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. FBAS und AHD-fähig, Zusätzlicher HDMI Eingang. Passend für Actros5 und Arocs mit Multimedia Cockpit mit 10.25 Zoll Monitor mit Navigation. Oder ohne Navigation und mit 31-Pin Radiostecker.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers. Zusätzlich hat das Video-Interface einen HDMI-Eingang, der für eine HD Rückfahrkamera oder eine andere HDMI-Quelle (z. B. iOS/Android-Gerät, Laptop, Streaming-Stick) genutzt werden kann.

Alle Video-Eingänge sind FBAS und AHD kompatibel.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS/AHD-Eingang für Rückfahrkamera
1 FBAS/AHD-Eingang für Frontkamera
2 FBAS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
1 HDMI-Eingang für HD Rückfahrkamera oder andere HDMI-Quelle (z.B. iOS/Android-Gerät, Laptop, Streaming-Stick, DVB-T2 Tuner, etc.)
Analoger Audio-Ausgang für die HDMI-Quelle
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Einstellbare Hilfslinien (starr oder beweglich) für Rückfahrkamera aktivierbar (bewegliche Hilfslinien nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

Kompatibilität

Hersteller	Modell	Navigation

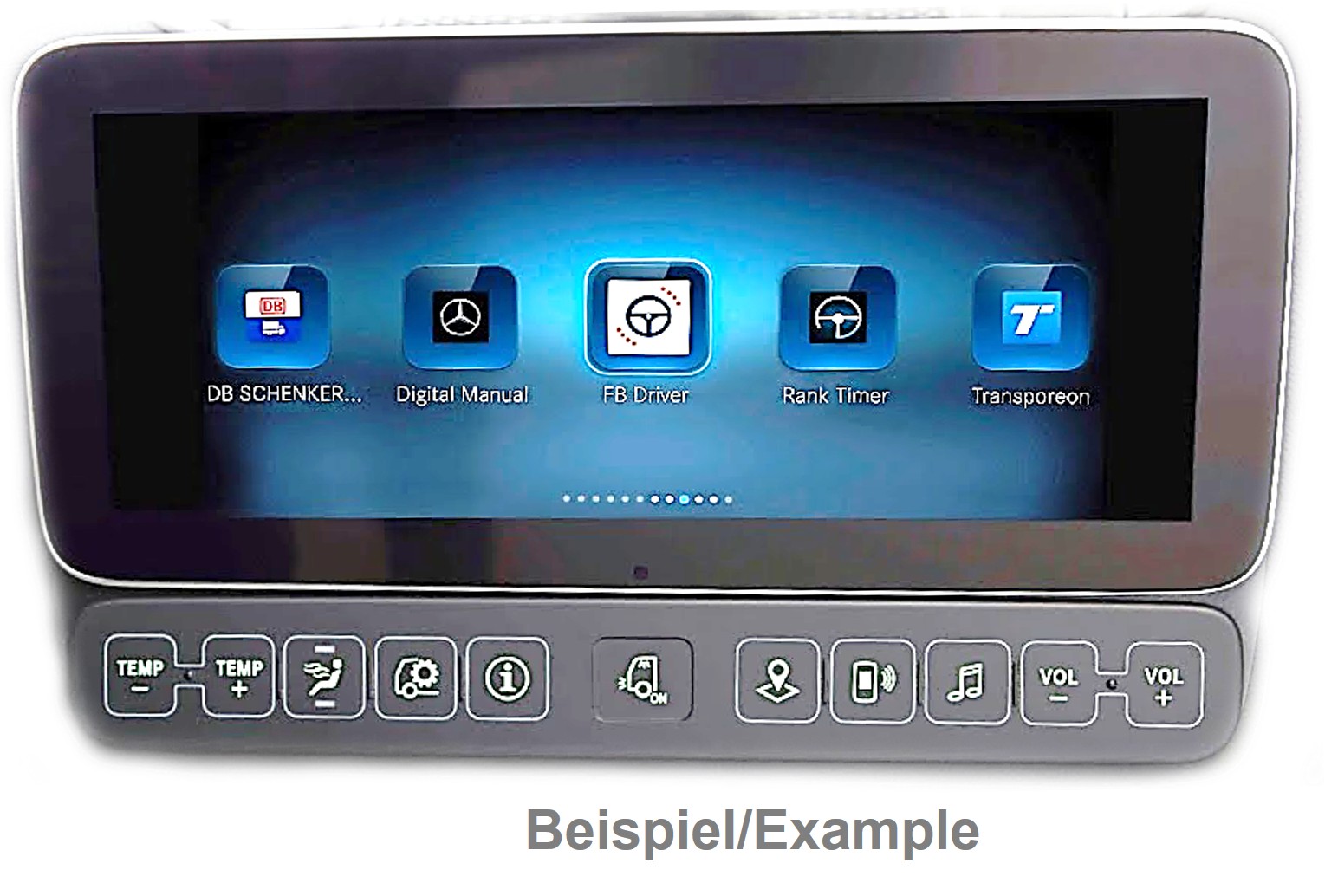

Mercedes Benz	Actros 5 ab 2018 und Arocs ab 2020	Multimedia Cockpit mit 10.25 Zoll Monitor Mit Navigation. Oder ohne Navigation und mit 31-Pin Radiostecker.*

*Das Multimedia Cockpit mit 10.25 Zoll Monitor gibt es mit und ohne Navigation. Mit Navigation hat immer den 31-Pin Radiostecker, ohne Navigation hat entweder den 31-Pin oder einen 26-Pin Radiostecker. Für die Variante mit 26-Pin Radiostecker ist das Interface mit der Artikelnummer RL4-MBMRT inklusive 26-Pin Plug&Play-Kabelsatz verfügbar.
Alternativ kann die 31-Pin Version RL4-MBMC auch für die 26-Pin Variante verwendet werden, indem 31-Pin Stecker und Buchse des Plug&Play Kabelsatzes abgetrennt und die offenen Kabelenden am Werks-Kabelbaum installiert werden. Diese Möglichkeit ist als „Sonderfall“ in der Anleitung beschrieben.

Einschränkungen

CAN-Bus Kompatibilität	Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig. Für eine eingespeiste HDMI-Quelle wird Audio über einen analogen Audio-Ausgang (3,5mm Klinkenbuchse) ausgegeben.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich.
Hilfslinien für Rückfahrkamera	Bei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface oder bei analogem Anschluss kann die Funktion bewegliche Hilfslinien nicht genutzt werden.

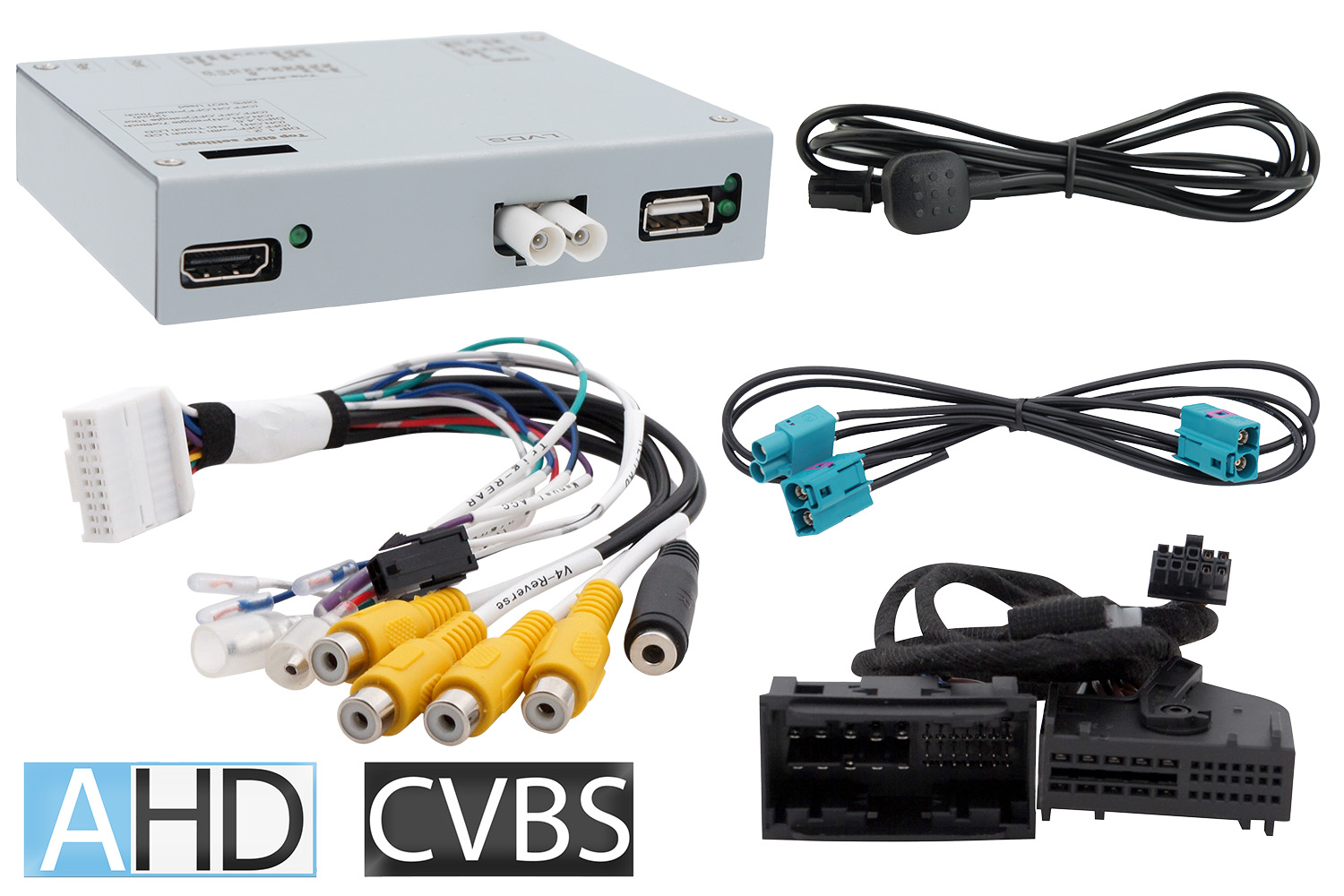

Anschlüsse

Bildeinspeisung: Doppel-Fakra
Strom und CAN-Bus: Offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse
Trigger-Leitungen (4x): Offene Kabelenden
Zusätzlicher Video-Eingang: HDMI
HDMI Audio-Ausgang: 3.5mm Klinkenbuchse

Technische Daten

Betriebsspannung	12V DC (9~16V)
Ruhestrom	ca. 4.5mA
Stromaufnahme	270mA
Video Eingang	0.7~1V
Video Eingangs-Signalarten	FBAS/AHD/HDMI
Signalnormen FBAS/AHD	NTSC/PAL
Temperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	117 x 25 x 109mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
