Video-Einspeiser AHD/FBAS/HDMI passend für MB NTG5, NTG5.1

Video-Einspeiser AHD/FBAS/HDMI passend für MB NTG5, NTG5.1

Artikel-Nr.: HDV-MBN51

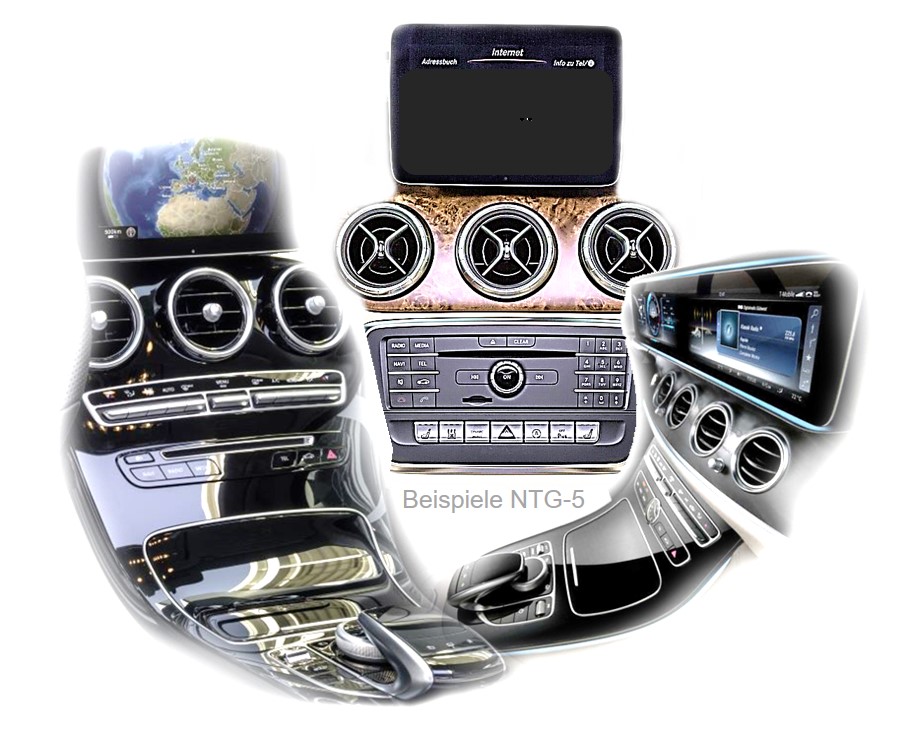

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. FBAS und AHD-fähig, Zusätzlicher HDMI Eingang. Passend für Mercedes Benz Fahrzeuge der Generation NTG5-205 oder NTG5.1 mit Comand Online oder Audio20 und Aston Martin DB11 mit AMi 2016.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers. Zusätzlich hat das Video-Interface einen HDMI-Eingang, der für eine HD Rückfahrkamera oder eine andere HDMI-Quelle (z. B. iOS/Android-Gerät, Laptop, Streaming-Stick) genutzt werden kann.

Alle Video-Eingänge sind FBAS und AHD kompatibel.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS/AHD-Eingang für Rückfahrkamera
1 FBAS/AHD-Eingang für Frontkamera
2 FBAS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
1 HDMI-Eingang für HD Rückfahrkamera oder andere HDMI-Quelle (z.B. iOS/Android-Gerät, Laptop, Streaming-Stick, DVB-T2 Tuner, etc.)
Analoger Audio-Ausgang für die HDMI-Quelle
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Fahrwegslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
PDC-Grafik aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

Kompatibilität

Hersteller	Modell	Navigation
Aston Martin	DB11 ab 09/2016	AMi 2016
Mercedes Benz	A-Klasse (W176) ab 09/2015 bis 04/2018, B-Klasse (W246) ab 11/2014 bis 11/2018, C-Klasse (W205) ab 09/2014 bis 07/2018, C-Klasse T-Modell/Kombi (S205) ab 06/2014 bis 07/2018, C-Klasse Cabrio (A205) ab 07/2016 bis 07/2018, C-Klasse Coupé (C205) ab 10/2015 bis 07/2018, CLA-Coupé (C117) ab ca. 10/2014 bis 02/2019, CLA-Shooting B (X117) ab 03/2015 bis 06/2019, CLS-Coupé (C218) ab ca. 08/2014 bis 01/2018, CLS Shooting B (X218) ab ca. 08/2014 bis 2019, E-Klasse (W212) ab ca.11/2014 bis ca.06/2016, E-Klasse T.Modell/Kombi (S212) ab ca.11/2014 bis ca.06/2016, E-Klasse Coupé (A207/C207) ab ca. 06/2015 bis 08/2017, G-Klasse (W463) ab 10/2016 bis 04/2018, GLA (X156) ab 09/2015 bis 01/2020, GLC Coupé (C253) ab 09/2016 bis ca.05/2019, GLC SUV (X253) ab 05/2015 bis ca.05/2019, GLE-Coupé (C292) ab 07/2015 bis ca. 05/2019, GLE SUV (W166) ab 04/2015 bis 10/2018, GLS SUV (X166) ab 10/2015 bis 04/2019, GT AMG Coupé (C190) ab 03/2015 bis 12/2021, GT AMG Roadster (R190) ab 03/2015 bis 12/2021, SL-Klasse (R231) ab 06/2015 bis 06/2020, SLC-Klasse (R172) ab 05/2015 bis 06/2020, V-Klasse (W447) ab 05/2014 bis 02/2020, X-Klasse (BR470) ab 11/2017 bis ca. 06/2020	Comand Online NTG5-205 Audio20 CD NTG5-205 Audio20 USB NTG5-205 Comand Online NTG5.1 Audio20 NTG5.1

Einschränkungen

CAN-Bus Kompatibilität	Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
Nur Video	Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, müssen ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte verwendet werden (z. B. FM-Modulator,). Nur für Comand Online NTG5-205 ist der optionale OBD Kodierer für Werks Audio AUX erhältlich (OBD-N5-X-01). Für eine eingespeiste HDMI-Quelle wird Audio über einen analogen Audio-Ausgang (3,5mm Klinkenbuchse) ausgegeben.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich.
Fahrwegslinien und PDC	Bei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface, können die Funktionen Fahrwegslinien und optische PDC-Anziege nicht genutzt werden.

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom und CAN-Bus: Offene Kabelenden (Strom) und Plug & Play (CAN, fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse
Trigger-Leitungen (4x): Offene Kabelenden
Zusätzlicher Video-Eingang: HDMI
HDMI Audio-Ausgang: 3,5mm Klinkenbuchse

Technische Daten

Betriebsspannung	12V DC (9~16V)
Ruhestrom	3mA
Stromaufnahme	310mA
Video Eingang	0.7~1V
Video Eingangs-Signalarten	FBAS/AHD/HDMI
Signalnormen FBAS/AHD	NTSC/PAL
Temperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	115 x 25 x 109mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
