Artikel-Nr.: RL1-CONCERT
Video-Einspeiser für Rückfahrkamera und zwei weitere Videoquellen. Passend für Audi mit Symphony3 oder Concert3 Radio mit 6.5 Zoll Monitor. NICHT für Fahrzeuge mit MMI Basic/High.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation

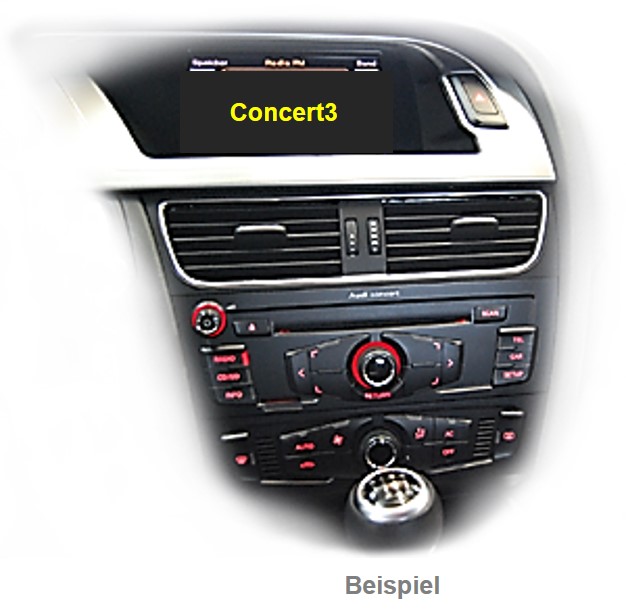

Audi	A4 (8K) ab 09/2007 bis 08/2015, A5 (8T) ab 06/2007 bis 06/2016, Q5 (8R) ab 11/2008 bis 12/2016	Symphony3 oder Concert3 Radio mit 6,5 Zoll Monitor

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Ist kein Werks-AUX Eingang vorhanden, kann optional auch das Audio AUX Kabel (Artikel Nr. AUX-006) zum Anschluss am Werks-Radiostecker verwendet werden (Kodierung erforderlich!). Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

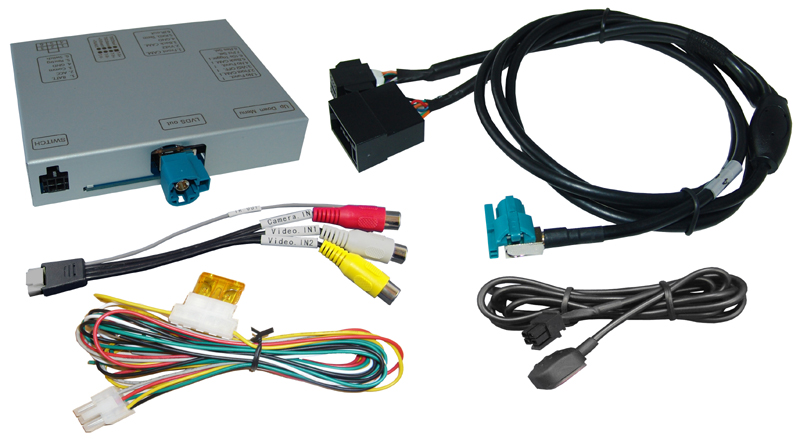

Anschlüsse

Bildeinspeisung: 10-Pin
Strom: Offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	45mA
Stromaufnahme	200mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	113 x 25 x 115mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
