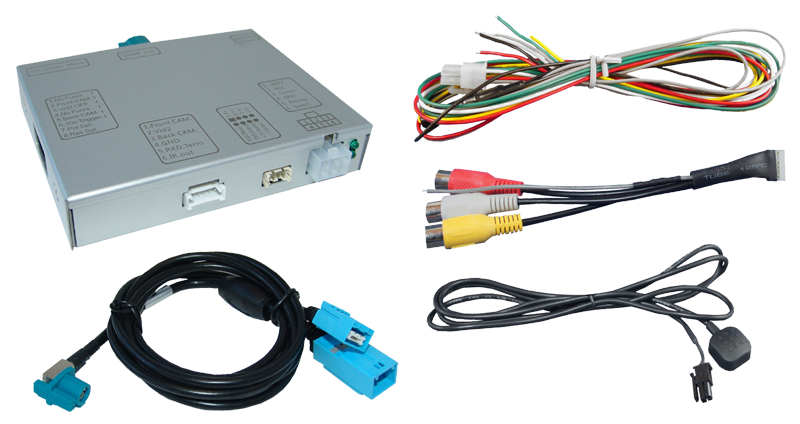

Video-Einspeiser passend für Fahrzeuge mit GVIF

Video-Einspeiser passend für Fahrzeuge mit GVIF

Artikel-Nr.: RL1-GVIF
Video-Einspeiser für Rückfahrkamera und zwei weitere Videoquellen. Passend für Navigationen mit GVIF, z.B. Chevrolet, Lexus, Opel CDx00/DVDx00, Toyota, Land Rover und Jaguar mit Touch-Screen Navigation Version 1 und Version 1.1 (Menü 2).

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Buick	LaCrosse, Regal	DVD800/CD500
Chevrolet	Camaro Modelljahr ab 2013 bis 2014	MyLink - 7 Zoll Monitor mit separater Radio-Box
Chevrolet	Cruze, Orlando	DVD900/DVD600
Jaguar	XF X250 Modelljahr ab 2007 bis 2011, XK X150 Modelljahr ab 2007 bis 2014	Touch-Screen Navi Version 1.1 Nur Fahrzeuge mit Navigation und Touch-Screen Menü 2
Land Rover	Range Rover L322 Modelljahr ab 2005 bis 2009, Range Rover Sport L320 Modeljahr ab 2005 bis 2009, Discovery3 L319 Modelljahr ab 2004 bis 2009	Touch-Screen Navi Version 1 Nur Fahrzeuge mit Navigation
Land Rover	Freelander2 L359 Modelljahr ab 2007 bis 2012	Touch-Screen Navi Version 1.1 Nur Fahrzeuge mit Navigation und Touch-Screen Menü Version 2
Lexus	ES, GS, LS, NX, RX und andere Fahrzeuge mit GVIF-Technik, bei denen Monitor und Head-Unit getrennte Einheiten und mit einer GVIF-Leitung verbunden sind. (nicht LS600h Modelljahr 2012)
Opel	Astra J, Insignia A, Meriva B und andere Fahrzeuge bis ca. Modelljahr 2011	DVD800/CD500
Opel	Astra J (Sports Tourer und 5-Türer) bis Modelljahr 2015, Astra J (Limousine) bis Modelljahr 2018, Cascada, GTC, Insignia A Modelljahr ab 2012 bis 2013, Meriva B, Mokka A, Zafira C und andere Fahrzeuge ab Modelljahr 2012	CD600 IntelliLink, DVD600, Navi650, DVD900, Navi950 IntelliLink
Toyota	Landcruiser, Prius und andere Fahrzeuge mit GVIF-Technik 2007 bis heute, bei denen Monitor und Head-Unit getrennte Einheiten und mit einer GVIF-Leitung verbunden sind.

Einschränkungen

Nur Video	Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.
Video-Einspeisung Jaguar/LR	Das eingespeiste Bild ist nur im Kartenmodus der Werks- Navigation sichtbar (auch die automatische Umschaltung auf eine After-Market Rückfahrkamera).
Jaguar/LR mit Touch-Screen Version 1	Blaue GVIF Stecker des Fahrzeugs und des Interface müssen abgeschnitten, gegeneinander getauscht und neu angelötet werden.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Video-Eingangssignal	Nur NTSC Video-Quellen kompatibel.

Anschlüsse

Bildeinspeisung: Blauer Standard GVIF
Strom: Offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	45mA
Stromaufnahme	180mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	113 x 25 x 107mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
