Vorschau: Video-Einspeiser passend für Citroen Peugeot - SMEG(+)

Video-Einspeiser passend für Citroen Peugeot - SMEG(+)

Artikel-Nr.: RL2-PC-HSD

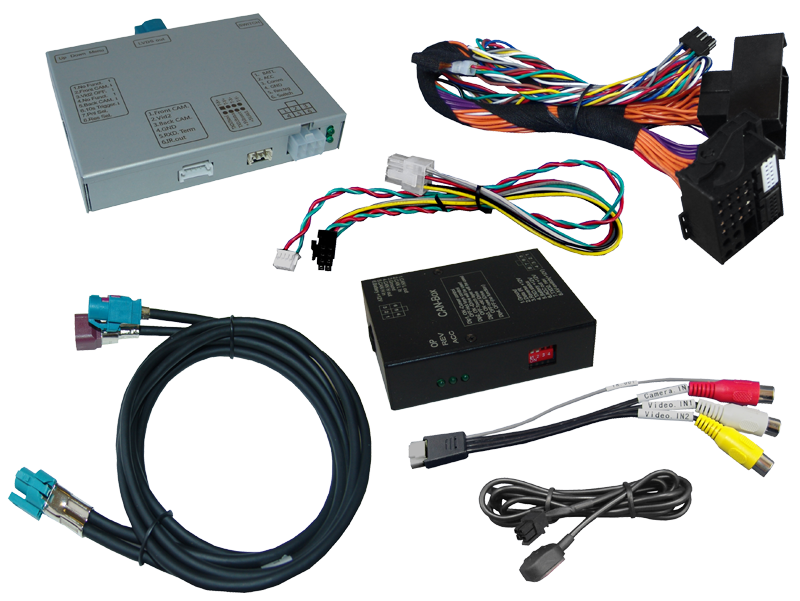

Video-Einspeiser für Rückfahrkamera und zwei weitere Videoquellen. Passend für Citroen/Peugeot mit SMEG/SMEG+ Touch-Navigation und 4-Pin HSD LVDS Monitor-Stecker.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und zwei beliebiger... mehr

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und zwei beliebiger Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Citroen	Berlingo (B9) ab 04/2015 bis 08/2018, C3 ab ca. 2015 bis 12/2016, C4 (N) ab 01/2015 bis ca.2017, C4 Cactus ab 04/2014 bis 01/2018, C4 Picasso ab 04/2013 bis Modelljahr 2016, C5 Modelljahr ab 2015 bis 2017, DS3 ab Modelljahr 2016 bis 07/2019, DS4 ab Modelljahr 2015 bis 04/2018, DS5 ab 04/2015 bis 05/2018	SMEG/SMEG+/DS Connect Nav Touch Navigation
Peugeot	208 ab 04/2012 bis 01/2017, 2008 ab 03/2013 bis 01/2017, 308 II ab 07/2013 bis 06/2017, 508 ab 07/2014 bis 01/2017, Partner II ab 06/2015 bis 05/2018	SMEG oder SMEG+ Touch Navigation

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Abstandsslinien	Die Darstellung der Abstandslinien funktioniert nicht in allen Fahrzeugen.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom und CAN: Plug & Play (Quadlock)
Video-Eingänge (2x): Cinch Buchse
Rückfahrkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	7~25V DC
Ruhestrom	40mA
Stromaufnahme	270mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	112 x 22 x 113mm (B x H x T)
Abmessungen CAN-Box	89 x 27 x 65mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.

Herstellerangaben

Hersteller/manufacturer: NavLinkz
Anschrift/address: Heidberghof 2
Plz/zip: 47495 Ort/city: Rheinberg, Deutschland
Telefon/phone: +49 2843 17595 00
email: mail@navlinkz.de
verantwortliche Person/responsible person: NavLinkz GmbH
