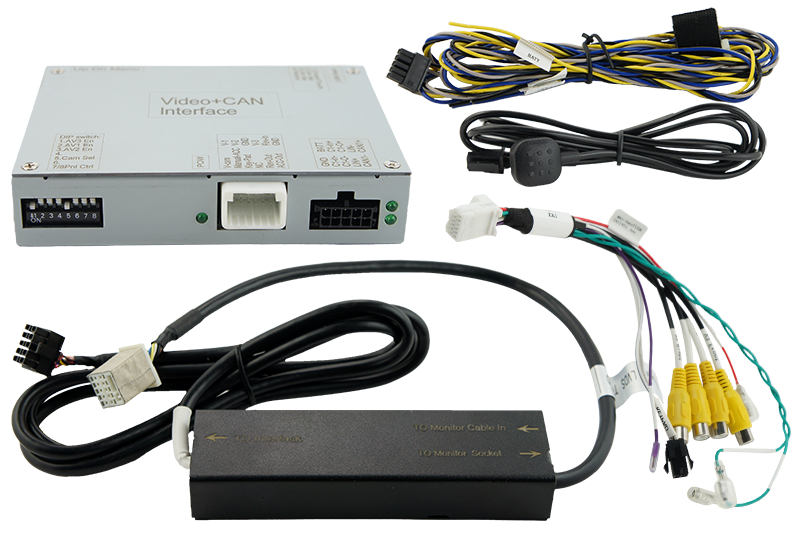

Video-Einspeiser passend für MB NTG3/NTG4

Video-Einspeiser passend für MB NTG3/NTG4

Artikel-Nr.: RL4-MBN4
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Mercedes Benz Fahrzeuge der Generationen NTG3 oder NTG4 mit Comand APS, Audio50 APS oder Audio20.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS Frontkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Mercedes Benz	C-Klasse (W204) ab 03/2007 bis 02/2011, CL-Klasse (C216) ab 01/2006 bis 05/2009, CLC-Klasse (CL203) ab 09/2008, E-Klasse (W212) ab 04/2009 bis 05/2011, E-Klasse Coupé (W207) ab 05/2009 bis 05/2011, CLS-Coupé (C218) ab 01/2011 bis 05/2011, GLK-Klasse (X204) ab 09/2008, S-Klasse (W221) ab 10/2005 bis 05/2009, SLS (C197) ab 03/2010	Comand APS HD NTG3 Comand APS NTG4 Audio20 NTG4 Audio50 APS NTG4 mit 10-Pin LVDS Anschluss am Monitor

HINWEIS

Das Audio20 NTG4 und Audio50 APS NTG4 wurden zum Teil länger verbaut als die oben genannten Daten.
Audio 50 APS mit lediglich Pfeilnavigation (Navi-Taste aber kein PCMCIA an Head-Unit) gibt es als NTG4, es gibt kein Audio50 APS NTG4.5.. D.h. beim Audio 50 APS mit Pfeilnavigation passt das RL4-MBN4.
Es gibt kein Becker Map-Pilot oder Vorbereitung in Kombination mit NTG4. Dieses Zubehör deutet auf NTG4.5. (Artikel RL2-MBN45 passend)

Wir empfehlen bei Baujahr bis Ende 2012 vor der Bestellung zu prüfen, ob am Monitor oder Head-Unit ein rechteckiger 10-Pin LVDS Bildanschluss ist (d.h. VL1-MBN4 ist passend; NTG4.5 hat einen runden 4-Pin HSD LVDS Bildanschluss).

Einschränkungen

Nur Video	Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung das Audio-Kabel CAB-FV-AUDIO optional erhältlich.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Front Kamera ist zusätzlich über den Taster möglich.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

Anschlüsse

Bildeinspeisung: 10-Pin LVDS
Strom und CAN: Offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	6mA
Stromaufnahme	170mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	117 x 26 x 90mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
