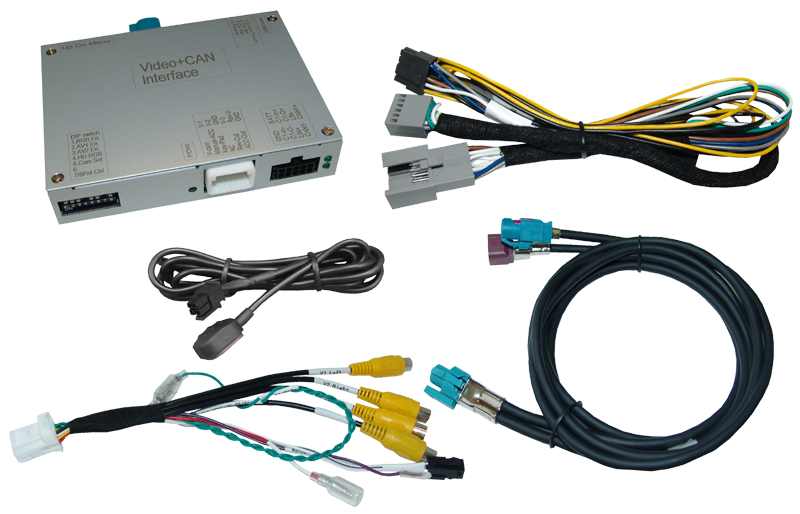

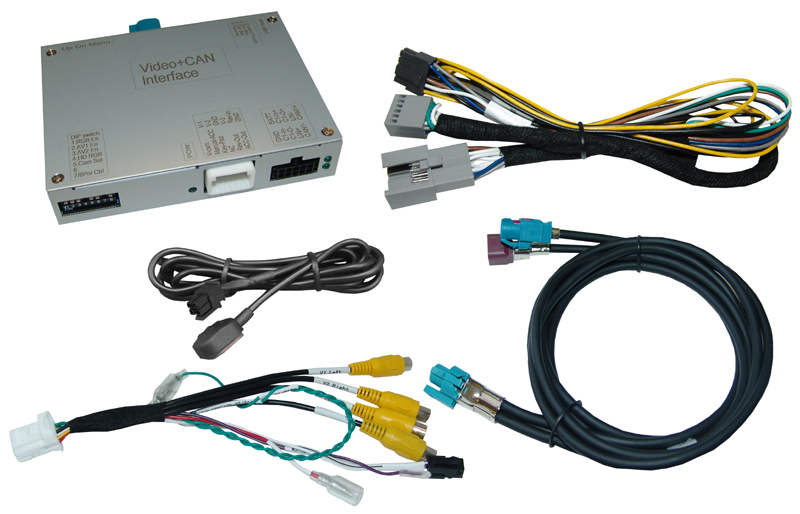

Video-Einspeiser passend für VAG MIB Standard/High

Video-Einspeiser passend für VAG MIB Standard/High

Artikel-Nr.: RL4-MIB
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für VAG Fahrzeuge mit MIB und MIB2 Standard/High Systemen,Porsche Fahrzeuge mit PCM4.0 und MAN TGE (Crafter basiert ab 04/2017).

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS Frontkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10/15/20 Sekunden
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Audi	A3 (8V) ab 05/2012 bis 02/2020, A4 (8W) ab 08/2015 bis 04/2019, A5 (F5) ab 07/2016 bis 09/2019, A6 (4G) ab 09/2014 bis 05/2018, A7 (4G) ab 05/2014 bis 01/2018, Q2 (GA) ab 09/2016, Q5 (FY) ab 01/2017 bis 08/2020, Q7 (4M) ab 03/2015 bis 08/2019	MMI Navigation Plus mit MMI Touch - MIB/MIB II Main-Unit mit7, 8 oder 8.3 Zoll Monitor
	A3 (8V) ab 05/2012 bis 02/2020, A4 (8W) ab 08/2015 bis 04/2019, A5 (F5) ab 07/2016 bis 09/2019, Q2 (GA) ab 09/2016, Q5 ab 2017, Q7 (4M) ab 03/2015 bis 08/2019	MMI Navigation - MIB Std Nav/MIB Std Plus mit 7 Zoll Monitor
		MMI Radio Plus MIB Entry Plus/MIB Std mit 5.8 oder 7 Zoll Monitor
Bentley	Bentayga	MIB mit 8 Zoll Monitor
MAN	TGE (VW Crafter basiert) ab 04/2017	MIB/MIB2/MIB3 Composition Media mit 8 Zoll Monitor mit separater DIN Head-Unit
Porsche	911 (991.2) Modelljahre ab 2016 bis 2019, Boxster (982) Modelljahre ab 2016, Cayenne E2 (92A) Modelljahre ab 2016 bis 2017, Cayman (982) Modelljahre ab 2016, Macan Modelljahre ab 2015 bis 2018 und andere Fahrzeuge mit	PCM 4.0
Seat	Arona (KJ7) Modelljahr ab 2017, Ateca (KH7) Modelljahr ab 2017, Ibiza (6P) Modelljahr ab 2016, Leon3 (5F) Modelljahr ab 2013, Tarraco (KN2) ab 12/2018, Toledo4 (KG) Modelljahr ab 2016	MIB/MIB2/MIB3 High/Standard Navigationssystem Plus oder Media System Plus/Easy Connect 6.5 Zoll oder 8 Zoll Monitor Nicht kompatibel mit 9.2 Zoll Monitor
Skoda	Fabia3 (NJ) Modelljahr ab 2014, Karoq (NU7) Modelljahr ab 2018, Kodiaq (NS7) Modelljahr ab 2017, Octavia3 (5E) Modelljahr ab 2012, Rapid (NH1) Modelljahr ab 2016, Superb3 (3V) Modelljahr ab 2015	MIB/MIB2/MIB3 High/Columbus und Standard/Bolero/Amundsen 5.8 Zoll, 6.5 Zoll oder 8 Zoll Monitor Nicht kompatibel mit 9.2 Zoll Monitor
VW	Arteon (3H) Modelljahr ab 2018, Crafter (SZ/SY) Modelljahr ab 2017, Golf7 Modelljahr ab 2012, Golf7 Sportsvan Modelljahr ab 2014, Passat (B8) Modelljahr ab 2016, Polo5 (6C) Modelljahr ab 2014 bis 2017, Polo6 (AW1) Modelljahr ab 2018, Transporter T6.1 ab 2020, T-Cross (C1) ab 04/2019, T-Roc (A11) Modelljahr ab 2018, Taigo (CS) ab 09/2021, Tiguan2 (AD1) Modelljahr ab 2016, Touran (5T) Modelljahr ab 2016, Transporter T6.1 (SH) ab 10/2019	MIB/MIB2/MIB3 High/Discover Pro und Standard/Composition Media 5.8 Zoll, 6.5 Zoll oder 8 Zoll Monitor Nicht kompatibel mit 9.2 Zoll Monitor

ACHTUNG! Interface nicht passend für Audi TT, Audi R8 und Lamborghini Huracan.
Hier muss das RL3-MIB-TT verwendet werden.

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10, 15 oder 20 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
Abstandslinien und PDC	Die Darstellung der Abstandslinien und der optischen PDC Anzeige funktioniert nicht in allen Fahrzeugen.
Installationsort - Sonderfall	Bei manchen Fahrzeugen, z.B. VW Polo, reicht evtl. der Platz hinter der Werks-Head-Unit für die gerade HSD Interface-Buchse des Interface-Kabelsatzes nicht. Dann wird zusätzlich das optionale Kabel CAB-HSD-MD035 benötigt.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	5mA
Stromaufnahme	210mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	117 x 25 x 104mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
