Video-Einspeiser passend für VW MIB2 Entry 6.5 Zoll 2018

Video-Einspeiser passend für VW MIB2 Entry 6.5 Zoll 2018

Artikel-Nr.: RL4-MIB2-E18
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und 2 weitere Video-Eingänge. Passend für Seat, Skoda und VW MIB2 Entry mit 6.5 Zoll Monitor ab MJ2018. Seat Media System Touch Color, Skoda Radio Swing und VW und MAN TGE Composition Color.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS Frontkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
MAN	TGE (VW Crafter basiert) ab 04/2017 bis Modelljahr 2023	MIB2 GP - Composition Color All-in-One Head-Unit mit 6.5 Zoll Monitor
Seat	Arona (KJ7) Modelljahre 2017-2021, Ateca (KH7) ab 04/2016 bis Modelljahr 2020, Ibiza5 (KJ) ab 06/2017 bis Modelljahr 2021, Leon3 (5F) Modelljahre 2018-2019, Toledo4 (KG) Modelljahre ab 2018	MIB2 GP (Entry) - Media System Touch Color All-in-One DIN Head-Unit mit 6.5 Zoll Monitor
Skoda	Fabia3 (NJ) ab 10/2014 bis 08/2021, Fabia4 (PJ) ab 09/2021, Octavia3 (5E) Modelljahre ab 2018, Rapid (NH1) Modelljahre ab 2018, Superb3 (3V) Modelljahre ab 2018 bis 11/2023	MIB2 GP - Radio Swing All-in-One DIN Head-Unit mit 6.5 Zoll Monitor und Telefontaste unten links
VW	Crafter (SZ/SY) ab Modelljahr 2017 bis 06/2024, Golf 7 (5Q) ab Modelljahr 2018, Golf 7 Sportsvan Modelljahre 2018-2020, Passat (B8) ab Modelljahr 2018 bis 03/2024, Polo 6 (AW1) ab Modelljahr 2018, T-Cross (C1) ab 04/2019 bis 12/2023, T-Roc (A11) ab Modelljahr 2018 bis 03/2024, Taigo (CS) ab 09/2021 bis 03/2024, Tiguan (AD1) ab Modelljahr 2018 bis 11/2023, Touran (ST) ab Modelljahr 2018, Transporter T6.1 (SH) ab 10/2019	MIB2 GP (Entry) - Composition Color All-in-One DIN Head-Unit mit 6.5 Zoll Monitor

Einschränkungen

Nur Video	Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen angeschlossen werden ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

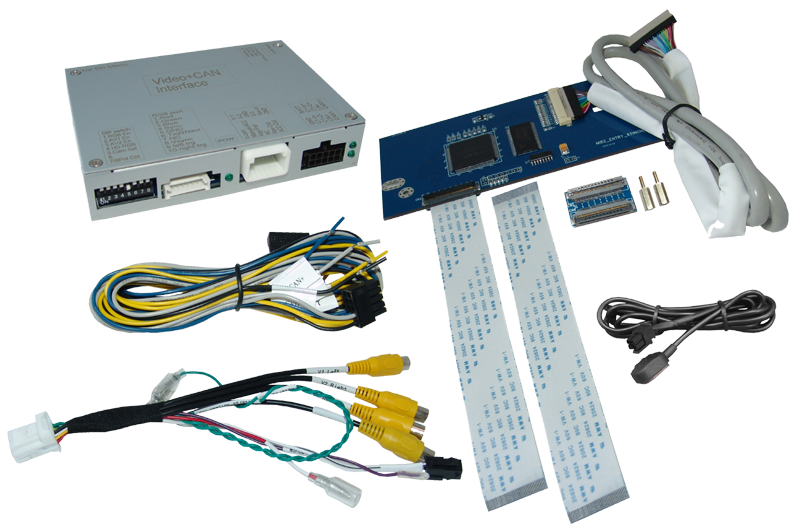

Anschlüsse

Bildeinspeisung: Flachbandkabel
Strom und CAN-Bus: offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	7~25V DC
Ruhestrom	12mA
Stromaufnahme	150mA@12V
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	117 x 26 x 90mm (B x H x T)
Abmessungen Tochter-PCB	148 x 5 x 61mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
