Video-Einspeiser passend für Citroen,Opel,Peugeot - NAC

Artikel-Nr.: RL4-NAC08
Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Citroen, Peugeot and Toyota ProAce mit RCC oder NAC low 7 und 8 Zoll Monitor Infotainment und Opel mit Navi 5.0.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS Frontkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

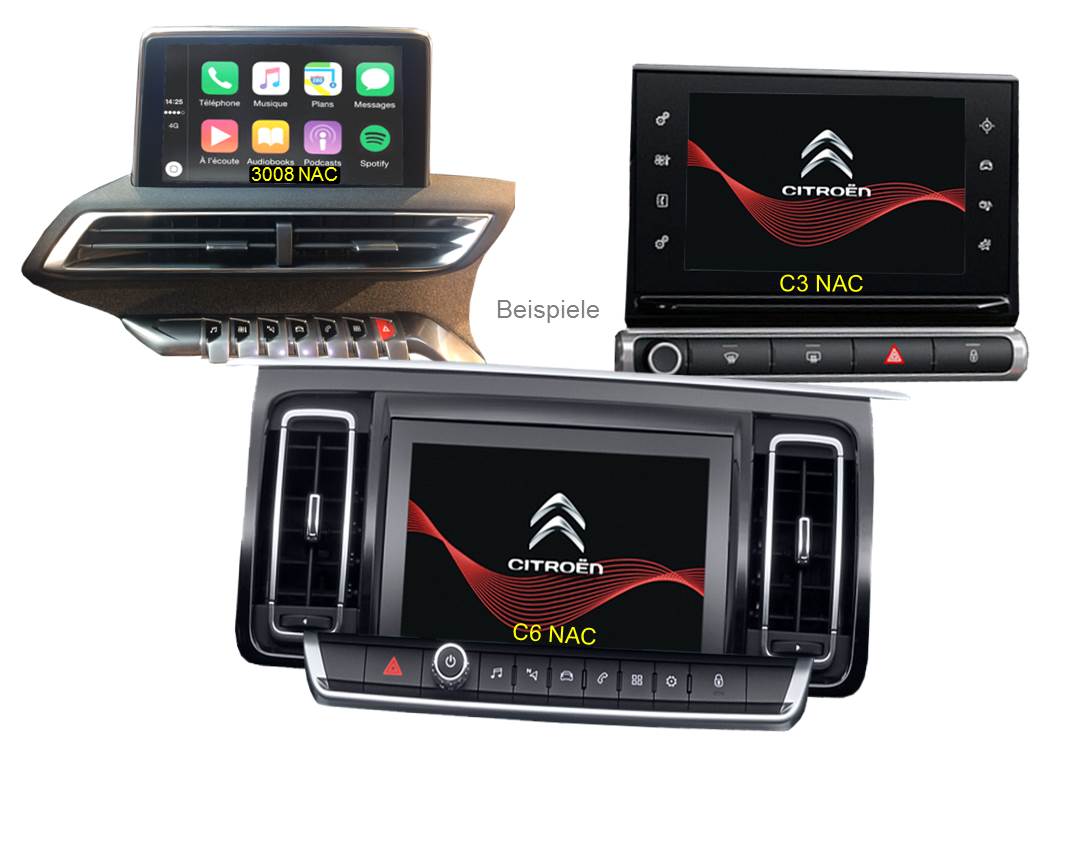

Kompatibilität

Hersteller	Modell	Navigation
Citroen	Berlingo3 (K9) ab 09/2018 bis 03/2024, C3 3. Gen. ab 01/2017 bis 04/2024, C3 Aircross ab 11/2017, C4 Cactus II ab 01/2018 bis 09/2020, C4 (N) ab ca. 2017 bis 05/2018, Grand (C4) SpaceTourer ab 06/2018, C4 Picasso ab Modelljahr 2017, C4 X ab 10/2022, C5 Aircross ab 12/2018, Dispatch ab Modelljahr 2016, Jumpy ab Modelljahr 2016	NAC oder RCC mit 7 Zoll oder 8 Zoll Touch Monitor. Continental oder Bosch Head-Unit Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Fiat	Doblo III (K9) ab 06/2022, Scudo III ab 2021, Ulysse III ab 03/2022	RCC (Bosch)
Opel	Combo E ab 11/2018 bis 11/2023, Corsa F ab 07/2019, Crossland X ab Modelljahr 2017, Grandland X ab Modelljahr 2017, Mokka B ab 09/2020, Vivaro C ab 03/2019, Zafira Life ab 03/2019	Navi 5.0 IntelliLink 8 Zoll (NAC low Continental), Multimedia Radio 7 Zoll (RCC Bosch), Multimedia Navi Pro 7 Zoll, Multimedia 8 Zoll
Peugeot	208 ab 02/2017 bis 03/2019, 208 II ab 06/2019, 2008 ab 02/2017 bis 06/2019, 2008 II ab 11/2019, 308 II ab 07/2017 bis 06/2021, 3008 II ab 10/2016 bis 03/2024, 508 ab 02/2017 bis 08/2018, 508 II ab 10/2018, 5008 II ab 02/2017, Expert III ab 03/2016, Partner III ab 06/2018, Rifter ab 09/2018 bis 03/2024, Traveller ab 09/2016 bis 04/2024	NAC oder RCC mit 7 Zoll oder 8 Zoll Touch Monitor. Continental oder Bosch Head-Unit Bei Continental High Version evtl. zusätzlich CAB-HSD-MF026 notwendig
Toyota	ProAce ab 2016, ProAce City ab 04/2020	RCC (Bosch)

Einschränkungen

Nur Video	Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen mit dem Infotainment verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
Abstandslinien und PDC	Die Darstellung der Abstandslinien und der optischen PDC Anzeige funktioniert nicht in allen Fahrzeugen.
Continental High Version	Sollten die beiden HSD Buchsen des Fahrzeug-Kabelbaums (Doppel-HSD) nicht trennbar sein, ist für den Wiederanschluss evtl. das separat erhältliche Kabel CAB-HSD-MF026 notwendig.

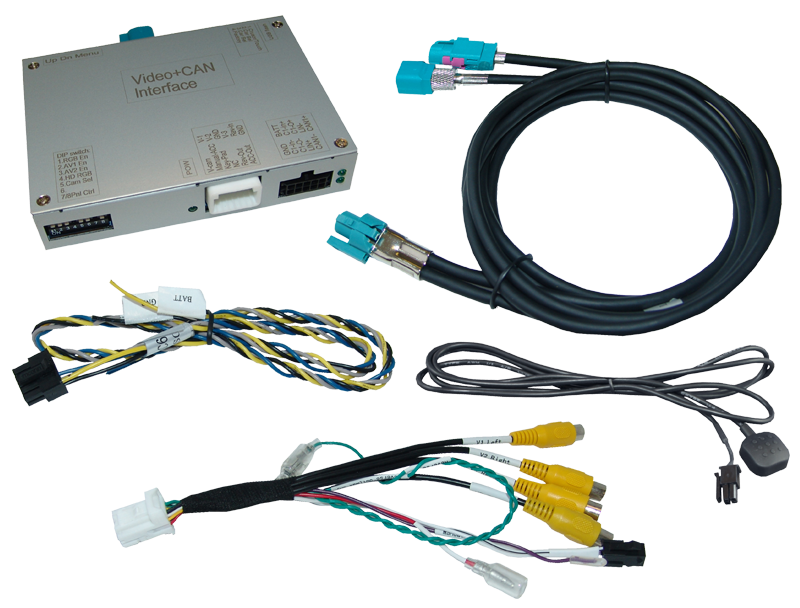

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom und CAN-Bus: Offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	4mA
Stromaufnahme	290mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	118 x 23 x 105mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
