Video-Einspeiser passend für Alfa Romeo Citroen Peugeot NG4

Video-Einspeiser passend für Alfa Romeo Citroen Peugeot NG4

Artikel-Nr.: RL4-NG4-HU

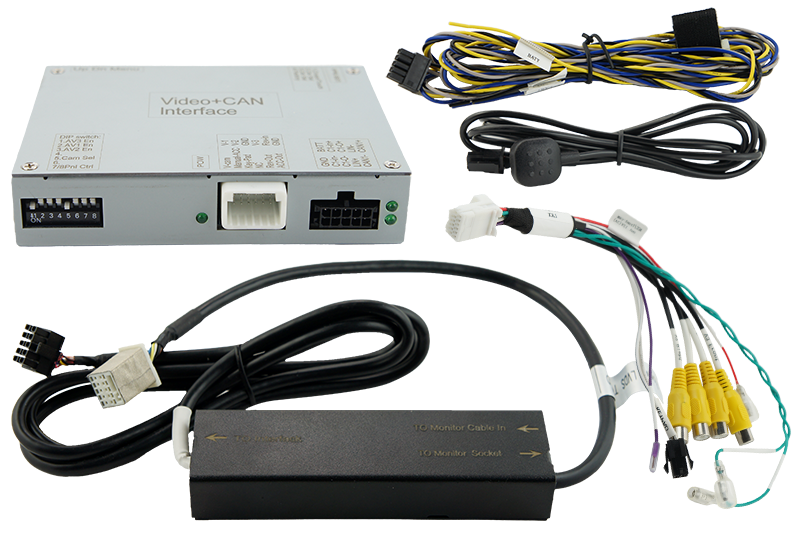

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Alfa Romeo, Citroen und Peugeot mit NG4 Navigation mit Farbdisplay und 10-Pin LVDS Monitor-Stecker. Zum Anschluss zweier beliebiger Video-Quellen und einer Rückfahrkamera.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS Frontkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Alfa Romeo	Giulietta (940) ab 06/2010 bis 07/2013	Blue&Me
Citroen	Berlingo2 (B9) 04/2008 bis 03/2015, C3 11/2009 bis ca.2015, C3 Picasso ab 2008 bis 07/2017, C4 (N) 08/2010 bis 12/2014, C4 Picasso ab 2008 bis 03/2013, C5 Modelljahre 2008 bis 2017, C6 ab 2008 bis 12/2012, C8 Modelljahre 2008 bis 2014, DS3 03/2010 bis Modelljahr 2015, DS4 05/2011 bis Modelljahr 2014, DS5 11/2011 bis 03/2015, Jumpy II 2009 bis 2016	NaviDrive RT3evo/4/5, MyWay RNEG, NaviDrive 3D NG4, eMyWay Nur für Monitore mit hoher Auflösung
Peugeot	1007 01/2008 bis 12/2009, 207 02/2011 bis 05/2012, 307 01/2007 bis 03/2008, 307CC 01/2007 bis 03/2009, 308 09/2007 bis 2014, 308CC 04/2009 bis 2015, 3008 06/2009 bis 10/2016, 407 01/2008 bis 12/2011, 508 10/2010 bis 07/2014, 5008 10/2009 bis 01/2017, 607 08/2006 bis 09/2010, Expert II 07/2007 bis 2016, Partner II 11/2007 bis 05/2015, RCZ 02/2010 bis 12/2015	WIP Com/Connect Com RT3evo/4/5/6, RNEG, WIP Com/Connect Com 3D NG4, WIP Nav+/Connect Nav+ Nur für Monitore mit hoher Auflösung

Für Monitore mit niedriger Auflösung in Citroen mit NaviDrive RT3evo/4/5, Maserati mit N3 und Peugeot mit WIP Com/Connect Com RT3 evo/4/5/6 ist das Interface mit der Artikelnummer VL2-NG4-HU verfügbar!

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

Anschlüsse

Bildeinspeisung: 10-Pin LVDS
Strom und CAN-Bus: Offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	30mA
Stromaufnahme	190mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	117 x 26 x 90mm (B x H x T)
Abmessungen Video-Switch	125 x 20 x 35mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
