Video-Einspeiser passend für Dodge,Fiat,Jeep 7 Zoll Uconnect

Video-Einspeiser passend für Dodge,Fiat,Jeep 7 Zoll Uconnect

Artikel-Nr.: RL4-UCON7-500

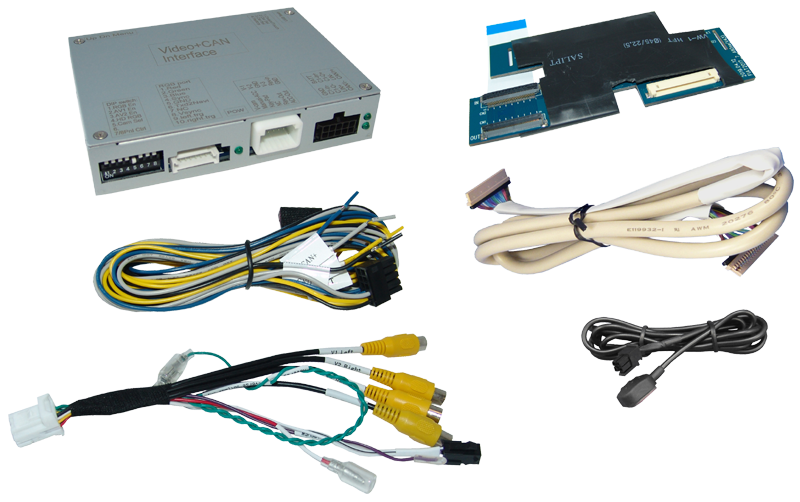

Video-Einspeiser für Rückfahrkamera, Frontkamera mit Automatik und zwei weitere Videoquellen. Passend für Chrysler, Dodge, Fiat und Jeep Fahrzeuge ab MJ2017 und 2018 mit Uconnect mit 7 Zoll Monitor.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS Frontkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Chrysler	Pacifica Modelljahr ab 2018, Voyager Modelljahr ab 2020	Uconnect 4 UAG mit 7 Zoll Monitor All-in-One
Dodge	Challenger Modelljahr ab 2018, Charger Modelljahr ab 2018, Durango Modelljahr ab 2018	Uconnect 4 UAG mit 7 Zoll Monitor All-in-One
Fiat	500 ab 07/2016 (ab Modelljahr 2017), 500L ab 06/2017 (ab Modelljahr 2018), 500X ab 11/2017 (ab Modelljahr 2018)	Uconnect LIVE HD + Nav LIVE HD mit 7 Zoll Monitor (VP2-312-7in + VP2-334-7in)
Jeep	Compass Modelljahr ab 2018, Renegade Facelift Modelljahr ab 2019, Wrangler JL Modelljahr ab 2019	Uconnect4 UAG (VP2RFP) von Continental mit 7 Zoll Monitor, All-in-One Nicht kompatibel mit Uconnect VP2_7_JL mit 7 Zoll Monitor (von Aptiv ab ca. 2022)!

Einschränkungen

Nur Video	Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio- Signale einzuspeisen kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen angeschlossen werden ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

Anschlüsse

Bildeinspeisung: Flachbandkabel
Strom und CAN-Bus: offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	15mA
Stromaufnahme	120mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	117 x 25 x 90mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
