**Video-Einspeiser passend für Seat,Skoda,VW MIB STD2 PQ Nav

**Video-Einspeiser passend für Seat,Skoda,VW MIB STD2 PQ Nav

Artikel-Nr.: RL5-MIB-STD2

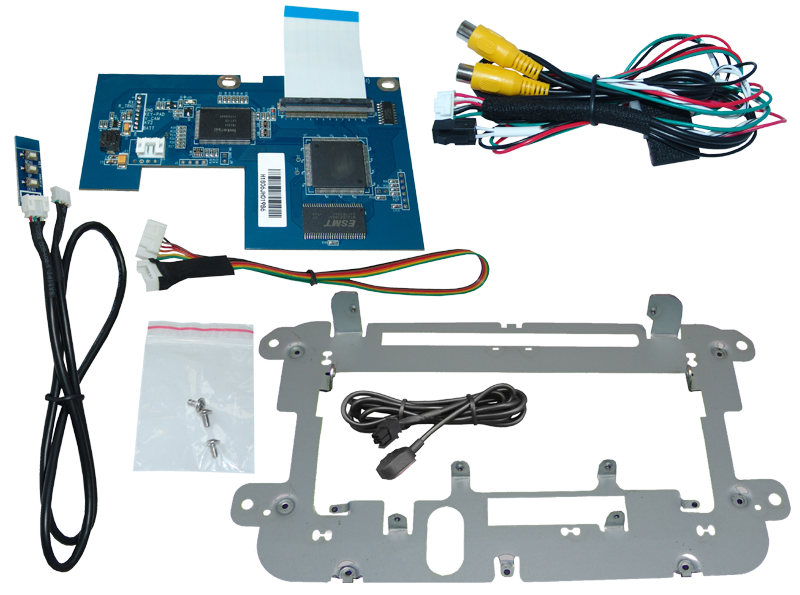

Video-Einspeiser passend für Seat, Skoda, VW Fahrzeuge mit MIB STD2 PQ +Nav (Composition Media, Discover Media, Amundsen, Bolero, Media System Plus). Zum Anschluss einer Video-Quelle und einer Rückfahrkamera.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und einer weiteren... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und einer weiteren beliebigen Video-Quelle (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS Video-Eingang für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Seat	Alhambra2 (7N) ab Modelljahr 2016	MIB STD2 PQ/+NAV - Media System Plus All-in-One 2DIN Head-Unit mit 1x SD-Slot vertikal links oder 2x SD-Slots vertikal links+rechts des 6,33-Zoll-Monitors
Skoda	Yeti (5L) Modelljahr 2015-2017	MIB STD2 PQ/+NAV - Amundsen/Bolero All-in-One 2DIN Head-Unit mit 1x SD-Slot vertikal links oder 2x SD-Slots vertikal links+rechts des 6,33-Zoll-Monitors
Volkswagen	Amarok (2H) 09/2017-05/2020, Beetle (5C) ab Modelljahr 2015-, Caddy4 (SA) Modelljahr 2016-2020, Scirocco3 (13) ab Modelljahr 2016, Sharan (7N) ab Modelljahr 2016, Transporter T6 (SG) 07/2015-10/2019	MIB STD2 PQ/+NAV - Composition Media/Discover Media All-in-One 2DIN Head-Unit mit 1x SD-Slot vertikal links oder 2x SD-Slots vertikal links+rechts und CD-Laufwerk oberhalb des 6,33-Zoll-Monitors

Einschränkungen

Nur Video	Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-AudioAUX-Eingang oder ein FM-Modulator genutzt werden.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

Anschlüsse

Bildeinspeisung: Flachbandkabel
Strom: offene Kabelenden
Video-Eingang: Cinch Buchse
Rückfahrkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	7~25V DC
Ruhestrom	<6mA
Stromaufnahme	100mA@12V
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperaturbereich	-40°C bis +85°C
Abmessungen Tochter-PCB	123 x 11 x 76mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.

Herstellerangaben

Hersteller/manufacturer: NavLinkz
Anschrift/address: Heidberghof 2
Plz/zip: 47495 Ort/city: Rheinberg, Deutschland
Telefon/phone: +49 2843 17595 00
email: mail@navlinkz.de
verantwortliche Person/responsible person: NavLinkz GmbH
