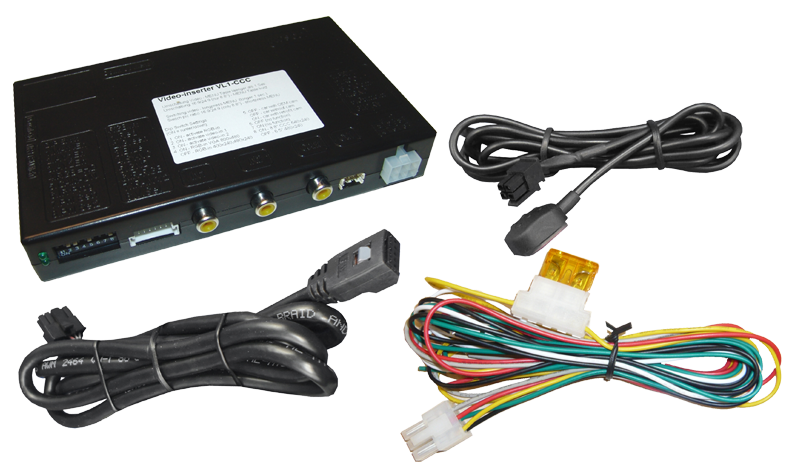

** Video-Einspeiser passend für BMW CCC, 10pin

** Video-Einspeiser passend für BMW CCC, 10pin

Artikel-Nr.: VL1-CCC
Video-Einspeiser passend für BMW Business/Professional CCC mit 6.5 Zoll oder 8.8 Zoll Monitor mit 10-Pin LVDS-Anschluss. Zum Anschluss zweier beliebiger Video-Quellen und einer Rückfahrkamera.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und zwei beliebiger... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und zwei beliebiger Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel
Ultra-Breitbild-Modus 24:9 (nur bei Ultrawide-Monitor 8.8 Zoll)

Kompatibilität

Hersteller	Modell	Navigation
BMW	3er (E90/91/92/93), 5er (E60/61), 6er (E63/64), X5 (E70), X6 (E71)	Professional Navigation CCC, Business Navigation M-ASK, Radio - 6.5 Zoll oder 8.8 Zoll Monitor
Mini	Fahrzeuge ab ca. 10/2006 bis ca. 08/2010	Navigation CCC - 6.5 Zoll Monitor Bitte FIN und Bild vom Hauptmenü für Identifikation schicken

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, können ein FM-Modulator, der evtl. vorhandene Werks-AUX-Eingang oder das AUX-In Interface AUX-110 (nur BMW) genutzt werden. Der Werks-AUX-Eingang kann auch beim Händler kodiert werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung das Audio-Kabel CAB-FV-AUDIO optional erhältlich.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Werks-OPS-Anzeige	So lange wie der Rückwärtsgang eingelegt ist, ist NUR das Bild der After-Market Rückfahrkamera zu sehen.
Ultra-Breitbild-Modus	Nur verfügbar für Ultrawide-Monitore 8.8 Zoll.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

Anschlüsse

Bildeinspeisung: 10-Pin
Strom: offene Kabelenden
Video-Eingänge (2x): Cinch Buchse
Rückfahrkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	25mA
Stromaufnahme	190mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	157 x 26 x 100mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.

Herstellerangaben

Hersteller/manufacturer: NavLinkz
Anschrift/address: Heidberghof 2
Plz/zip: 47495 Ort/city: Rheinberg, Deutschland
Telefon/phone: +49 2843 17595 00
email: mail@navlinkz.de
verantwortliche Person/responsible person: NavLinkz GmbH
