Artikel-Nr.: VL1-MBN2
Video-Einspeiser passend für Mercedes Benz mit Comand APS NTG1 oder Comand APS NTG2. Zum Anschluss zweier beliebiger Video-Quellen und einer Rückfahrkamera.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei beliebigen Video-Quellen (z.B. USB-AV-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-AV-Player, DVB-T2 Tuner, ...)
Integrierter Audio-Switch (keine Audio-Einspeisung)
Umschaltung der Videoquellen durch Taste am MFL und externen Taster
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge nur NTSC kompatibel (wenn Werks-TV installiert evtl. nur PAL)
Schutzschaltung im Falle eines falschen Anschlusses

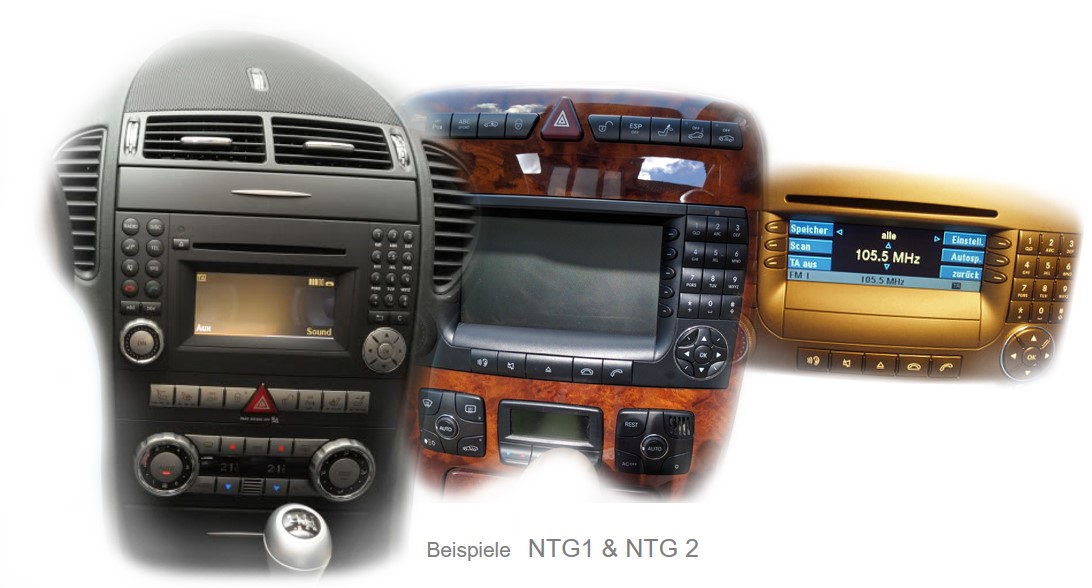

Kompatibilität

Hersteller	Modell	Navigation
Mercedes Benz	CLS-Coupe (W219) ab 10/2004 bis 12/2005, E-Klasse (W211) bis 05/2008, SLK-Klasse (R171) ab 03/2004 bis 03/2008	Comand APS NTG1
Mercedes Benz	A-Klasse (W169) ab 10/2004 bis 06/2008, B-Klasse (W245) ab 09/2004 bis 06/2008, C-Klasse (W203) ab 04/2004 bis 02/2007, CLC-Klasse (CL203) ab 06/2008 bis 09/2008, CLK-Klasse (C209 W209) ab 06/2004, G-Modell (G463) ab 04/2007 bis 08/2008, GL-Klasse (X164) bis 06/2008, ML-Klasse (W164) bis 06/2008, R-Klasse (W251) bis 06/2008, Sprinter (W906) ab ca. 04/2006, Viano (W639)	Comand APS NTG2

Einschränkungen

Nur Video	Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang, ein FM-Modulator oder AUX-In Interface genutzt werden. Der Werks-Audio-AUX kann beim Händler kodiert werden.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist.
Video Quellen	Normalerweise sind die Video-Eingänge des Interface nur NTSC kompatibel. Bei vorhandenem Werks-TV Tuner ist es möglich, dass nur PAL Quellen angeschlossen werden können.
Video Qualität	Video-Qualität des eingespeisten Bildes ist oft eingeschränkt. Es ist auch möglich, dass das eingefügte Bild einen Farbstich (z.B. grünlich) hat. Dies kann weder geändert, noch vor der Installation vorhergesagt werden. Wir empfehlen daher die Verwendung nur für Kamerasysteme.

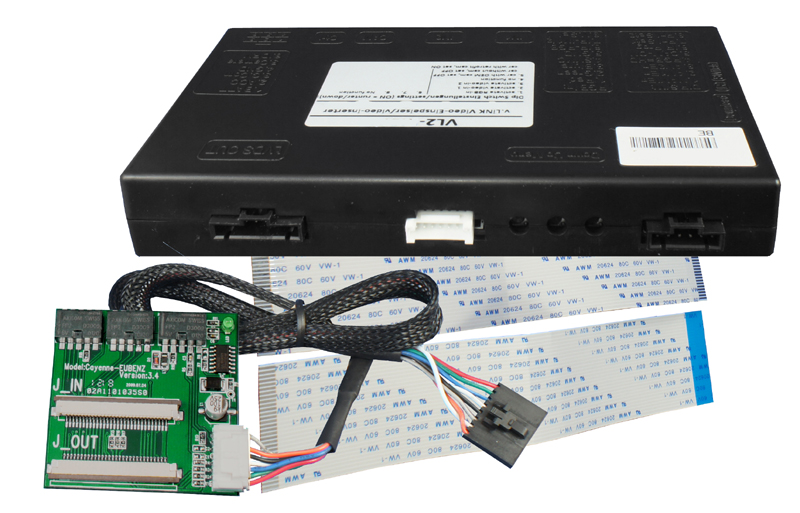

HINWEIS: Die Interface Tocher-Platine wird in das Comand eingebaut (Die Head-Unit muss dafür geöffnet werden)!

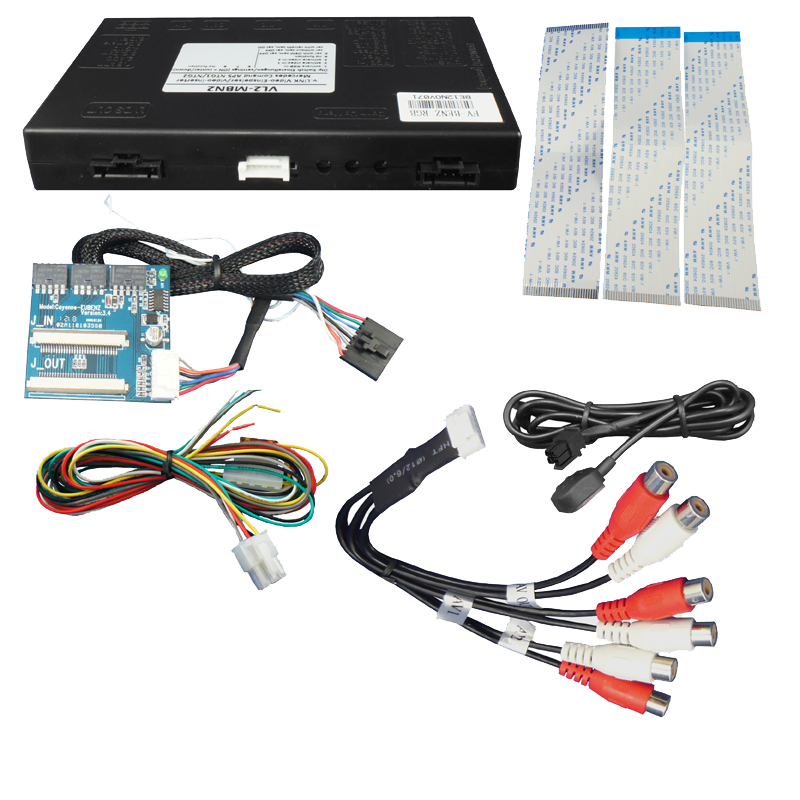

Anschlüsse

Bildeinspeisung: Flachbandkabel
Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Audio-Switch: je 2-fach Cinch Buchsen (2 Eingänge auf 1 Ausgang)

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	27mA
Stromaufnahme	230mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	160 x 25 x 102mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
