** Video-Einspeiser passend für Land Rover/Jaguar version 3

** Video-Einspeiser passend für Land Rover/Jaguar version 3

Artikel-Nr.: VL2-LR14-OPS
Video-Einspeiser passend für Land Rover und Jaguar mit Touch-Screen Navigation Version 3 und 3.1. Zum Anschluss zweier beliebiger Video-Quellen und einer Rückfahrkamera. Unterstützt optische Werks-Parksystemanzeige (OPS).

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Integrierter Audio-Switch (keine Audio-Einspeisung)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge)
PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Jaguar	XF X250 Modelljahr ab 2012 bis 2013, XJ X351 Modelljahr ab 2010 bis 2013	Touch-Screen Navi Version 3 (resistives Touch) mit Touch-Screen Menü Version 3
Jaguar	F-Type Modelljahr ab 2013 bis 2015, XF X250 Modelljahr ab 2014 bis 2015, XJ X351 Modelljahr ab 2014 bis 2015	Touch-Screen Navi Version 3.1 (kapazitives Touch) mit Touch-Screen Menü Version 3
Land Rover	Range Rover Evoque L538 Modelljahr ab 2012 bis 2013, Range Rover Sport L320 Modelljahr ab 2012 bis 2013, Discovery4 L319 Modelljahr ab 2012 bis 2013, Range Rover L322 Modelljahr ab 2012 bis 2013, Freelander2 L359 Modelljahr 2013	Touch-Screen Infotainment Version 3 (resistives Touch) mit Touch-Screen Menü 3
Land Rover	Discovery4 Modelljahr ab 2014, Discovery Sport Modelljahr ab 2015, Range Rover Evoque Modelljahr ab 2014, Range Rover Sport Modelljahr ab 2014 bis 2016, Range Rover Modelljahr ab 2014 bis 2016, Freelander2 Modelljahr 2014	Touch-Screen Infotainment 3.1 (kapazitives Touch) mit 8 Zoll 16:9 Monitor mit Touch-Screen Menü 3

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, können der evtl. vorhandene Werks-AUX-Eingang oder ein FM-Modulator genutzt werden.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Abstandslinien und PDC	Die Darstellung der Abstandslinien und der optischen PDC Anzeige funktioniert nicht in allen Fahrzeugen.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

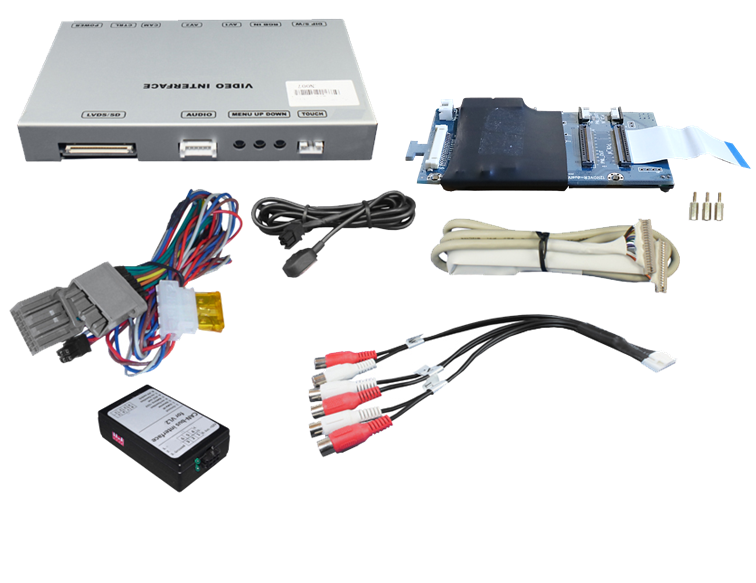

Anschlüsse

Bildeinspeisung: Flachbandkabel
Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Audio-Switch: je 2-fach Cinch Buchsen (2 Eingänge auf 1 Ausgang)

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	30mA
Stromaufnahme	180mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	157 x 21 x 100mm (B x H x T)
Abmessungen CAN-Box	72 x 22 x 43mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.

Herstellerangaben

Hersteller/manufacturer: NavLinkz
Anschrift/address: Heidberghof 2
Plz/zip: 47495 Ort/city: Rheinberg, Deutschland
Telefon/phone: +49 2843 17595 00
email: mail@navlinkz.de
verantwortliche Person/responsible person: NavLinkz GmbH
