** Video-Einspeiser passend für Porsche PCM3.1

** Video-Einspeiser passend für Porsche PCM3.1

Artikel-Nr.: VL2-PCM31

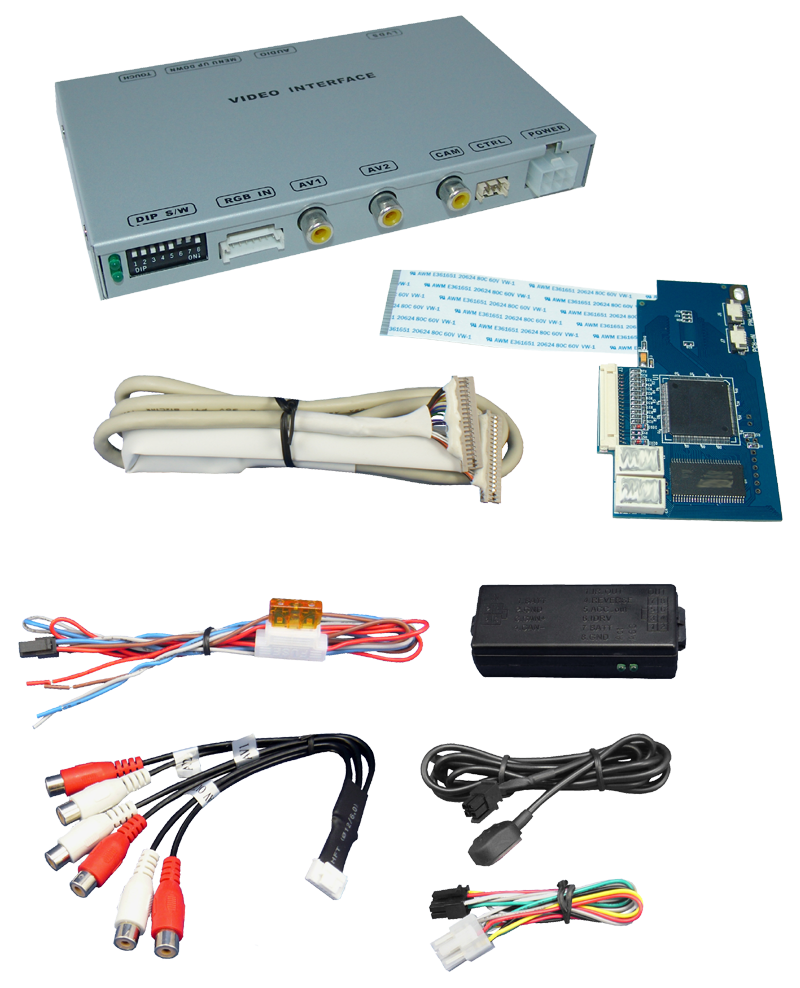

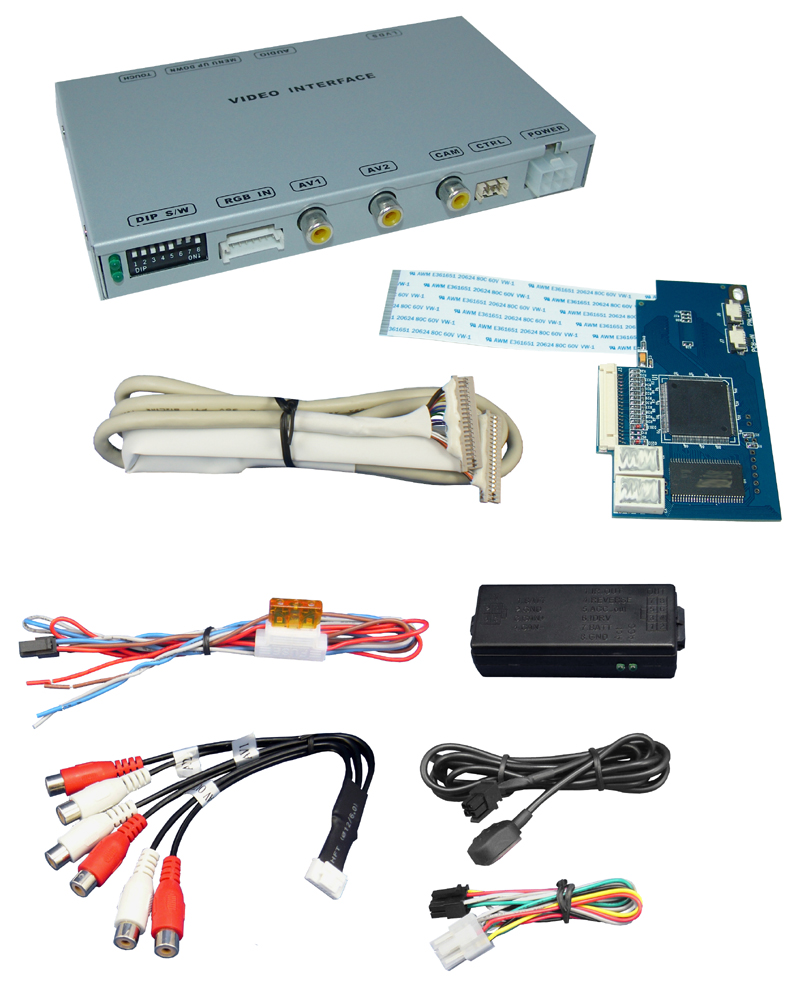

Video-Einspeiser passend für Porsche Fahrzeuge mit PCM 3.1 Navigation. Zum Anschluss zweier beliebiger Video-Quellen und einer Rückfahrkamera.

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei... mehr

Menü schließen

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainmentsystem des Fahrzeugherstellers.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, ...)
Integrierter Audio-Switch (keine Audio-Einspeisung)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC kompatibel

Kompatibilität

Hersteller	Modell	Navigation
Porsche	911 (991) Modelljahre ab 09/2011 bis 12/2015, Boxster (981) Modelljahre ab 2012 bis 2015, Cayenne E2 (92A) Modelljahre ab 2011 bis 2015, Cayman (981c) Modelljahre ab 2013 bis 2016, Macan Modelljahre ab 2013 bis 2014, Panamera (970) Modelljahre ab 2009 bis 2016	PCM 3.1

Einschränkungen

Nur Video	Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Abstandslinien	Die Darstellung der Abstandslinien funktioniert nicht in allen Fahrzeugen.
Video Eingangssignal	Nur NTSC Video Quellen kompatibel.

HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

Anschlüsse

Bildeinspeisung: Flachbandkabel
Strom und CAN-Bus: offene Kabelenden
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Audio-Switch: je 2-fach Cinch Buchsen (2 Eingänge auf 1 Ausgang)

Technische Daten

Betriebsspannung	12V DC (7~25V)
Ruhestrom	8.6mA
Stromaufnahme	160mA
Video Eingang	0.7~1V
Video Eingang Formate	NTSC
Betriebstemperatur	-40°C bis +85°C
Abmessungen Video-Box	158 x 22 x 93mm (B x H x T)
Abmessungen CAN-Box	73 x 22 x 30mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.

Herstellerangaben

Hersteller/manufacturer: NavLinkz
Anschrift/address: Heidberghof 2
Plz/zip: 47495 Ort/city: Rheinberg, Deutschland
Telefon/phone: +49 2843 17595 00
email: mail@navlinkz.de
verantwortliche Person/responsible person: NavLinkz GmbH
